Что обнаруживает и что не видит интроскоп при досмотре?

Как работает интроскоп при досмотре? Принцип его действия

Основными элементами любого интроскопа являются:

• Рентгеновская трубка — источник излучения, вакуумная колба с катодом и анодом внутри.
• Детекторы — отслеживают остаточное излучение, прошедшее сквозь объект.
• Процессор — формирует изображение и передает картинку на монитор оператора.
• Конвейер — перемещает объекты через тоннель.
• Досмотровый тоннель — закрытая камера, где происходит сканирование.
• Рабочее место оператора с панелью управления и монитором.

Принцип действия прост: излучатель генерирует рентгеновские лучи, они проходят через багаж и попадают на чувствительную матрицу. Формируется монохромное изображение, где плотные предметы выглядят темнее (пропускают меньше лучей), а легкие — светлее. Чем толще и плотнее предмет, тем сложнее его «пробить» лучом.

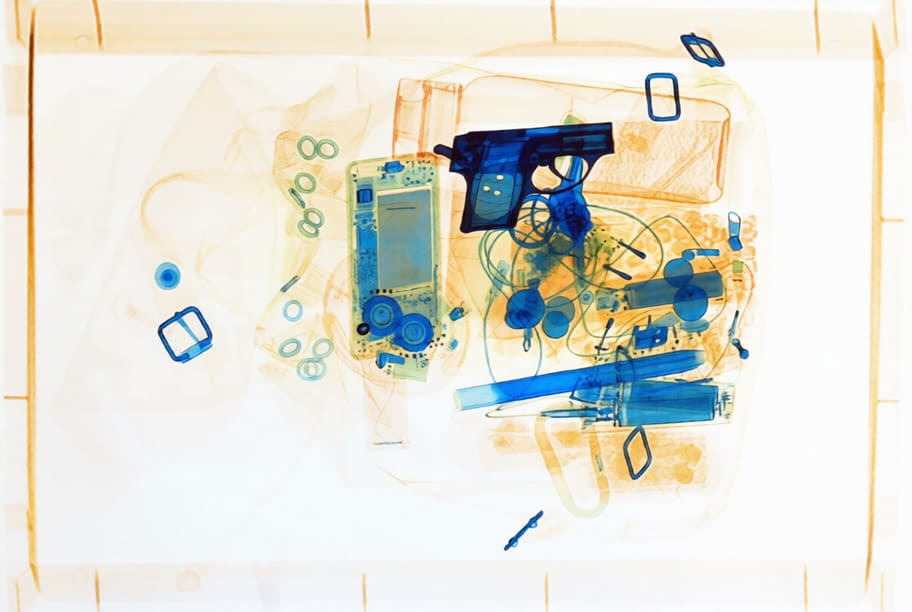

Что интроскоп обнаруживает?

1. Плотные металлические предметы

Металл — лучший «поглотитель» рентгеновских лучей. Оружие, ножи, тяжелые инструменты, массивные металлические конструкции отображаются темными пятнами с четкими границами. Современные алгоритмы постобработки помогают выделять их контуры и подсвечивать опасные зоны.

2. Органику и легкие материалы (с ограничениями)

Пластик, взрывчатка, наркотики, дерево, вода и еда имеют среднюю плотность. На цветных экранах они обычно окрашиваются в оранжевый или зеленый цвета (зависит от эффективного атомного числа Zeff). Программное обеспечение может «фильтровать» картинку, оставляя на экране только органику или только металл.

3. Относительное расположение предметов

Оператор видит, как вещи наложены друг на друга. Если под ноутбуком лежит плоский нож, опытный специалист заметит несоответствие плотности и форму. Для сложных случаев существуют двухпроекционные интроскопы: они показывают объект с двух ракурсов, что помогает «разглядеть» плоские предметы, повернутые ребром к основному излучателю.

4. Автоматическое детектирование опасностей (с оговоркой)

Современное ПО умеет выделять силуэты пистолетов, ножей, баллончиков и подсвечивать их рамкой. Однако полагаться только на автодетекцию нельзя — процент ложноположительных и ложноотрицательных срабатываний остается высоким. Оператор всегда должен перепроверять подозрительные зоны вручную.

Что интроскоп не видит или видит плохо?

1. Предметы за плотными экранами («слепая зона»)

Главная проблема — толстый слой металла. Именно поэтому в аэропортах просят доставать ноутбуки и планшеты из сумок: их металлический корпус и аккумуляторная батарея настолько плотные, что скрывают всё, что находится за ними. Рентгеновский луч просто не пробивает такой экран, и зона за ним превращается в черное пятно.

2. Тонкие предметы, повернутые ребром

Легкое лезвие или проволока, расположенные точно вдоль направления луча, могут дать почти незаметную тень. Опытный оператор заметит тонкую линию, но новичок может пропустить. Двухпроекционные системы существенно снижают этот риск.

3. Содержимое жидкостей и порошков (без дополнительных сенсоров)

Обычный интроскоп показывает только очертания бутылки и примерную плотность жидкости. Определить, что внутри — вода, спирт или бензин, он не может. Для этого нужны рамановские детекторы или специальные анализаторы следов взрывчатых веществ («нюхающие» газоанализаторы).

4. Малоконтрастные объекты в хаотичной загрузке

Если сумка набита разными вещами в несколько слоев, разобрать отдельные предметы становится очень сложно. Мягкие материалы (одежда, бумага) почти прозрачны, но их наложение друг на друга создает «шум».

Как выбрать эффективную модель?

Возможности конкретной модели напрямую определяются мощностью рентгеновской трубки, чувствительностью детекторов и качеством алгоритмов обработки изображения. В нашем каталоге представлена, например, производительная модель Olymp-Scan 6040 с размером туннеля 60×40 см и проникающей способностью до 38 мм стали — этого с запасом достаточно для надежного просвечивания стандартной ручной клади, сумок, рюкзаков и коробок средней величины, которые проходят через пункты досмотра в аэропортах, бизнес-центрах или на вокзалах.

Для объектов, где требуется досмотр крупногабаритного багажа, паллетированных грузов или нестандартных коробок, в нашем ассортименте представлена мощная модель Olymp-Scan 100100D. Этот интроскоп оснащен двухпроекционной системой сканирования (два ракурса за один проход) и имеет просторный туннель 100×100 см, что позволяет с комфортом досматривать объемные грузы, а также обеспечивает более детальную картину содержимого и снижает вероятность пропуска опасных предметов, расположенных ребром к основному излучателю.

Компетентный консультант компании всегда поможет подобрать оборудование, которое будет идеально соответствовать именно вашим задачам — от проверки небольшой ручной клади до сканирования больших сборных грузов на логистических складах.

Почему регулярное обслуживание интроскопа — это безопасность досмотра

Со временем рентгеновская трубка стареет, детекторы запыляются, программное обеспечение может давать сбои. Это напрямую влияет на качество изображения и, как следствие, на возможность обнаружить опасный предмет. Регулярное профессиональное техническое обслуживание (очистка, калибровка, проверка радиационной защиты) — единственный способ сохранить интроскоп в рабочем состоянии.

Компания ООО «РСС» является надежным поставщиком интроскопов и другого досмотрового оборудования, а также осуществляет их полное техническое обслуживание и ремонт. Наши инженеры проведут плановую профилактику, настройку ПО и проверку радиационной безопасности на соответствие СанПиН 2.6.4115-25.
